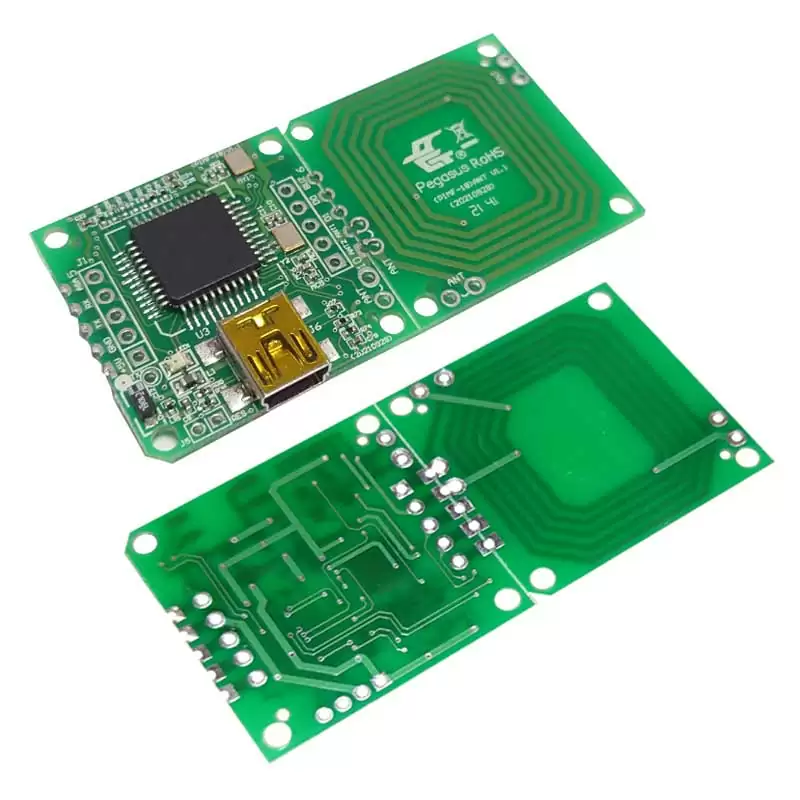

13.56MHz Mifare讀取模組
介紹
- 13.56MHz Mifare 讀取模組支持多種協議 ISO 14443 A/ B、ISO 15693 和 NFC Tag。
- 可選擇內建或外加天線，精巧外型易與其他設備整合。提供 OEM/ODM 服務。
功能
- 支持多種卡和協議: : ISO14443 A / B, MIFARE® Classic, MIFARE® Plus, MIFARE® Ultralight and MIFARE® DESfire, NFC Tags
- 通訊介面: Wiegand, USB, UART (TTL), RS-232
- 同時讀取多張卡片的防碰撞功能
- 提供完整的開發工具、SDK軟體
規格
| 外觀 |  超省電 待機電流<0.5mA | |  |  |  |  |
|---|---|---|---|---|---|---|
| 型號 | PIMF-15-LW | PIMF-15 | PIMF-18SN | PIMF-18SN/U | PIMF-18EWT | PIMF-18EU |
| 頻率 | 13.56MHz | |||||
| 兼容性 | 悠遊卡, iCASH2.0, iPASS, COMBO卡, Mifare, Mifare Ultralight, Mifare DESFire, NFC Tag | |||||
| 內含天線 | 有 | 有 | 有 | 有 | 有 | 有 |
| LED指示燈 | 有 | 有 | 無 | 無 | 有 | 有 |
| 讀取距離 | Max. 7cm | Max. 9cm | Max. 4cm | Max. 4cm | Max. 5.5cm | Max. 4cm |
| 輸出格式 | 維庚26&34 bits / UART(TTL) | 維庚26&34 bits / UART(TTL) | 維庚26&34 bits / UART(TTL) / ABA(選項) | USB / UART(TTL) | 維庚26&34 bits / UART(TTL) | USB |
| 支援系統 | --- | --- | --- | *Windows XP SP2 / Vista / 7 / 8 / 8.1 / 10 *Mac OS 8/9, OS X *Linux/Android *Windows 11(選項) | --- | *Windows XP SP2 / Vista / 7 / 8 / 8.1 / 10 *Mac OS 8/9, OS X *Linux/Android *Windows 11(選項) |
| 工作電壓 | DC 3.2V ~ 5.3V | DC 3.2V ~ 5.3V | DC 5V | 藉由USB | DC 3.5V ~ 5.3V | 藉由USB |
| 外殼材質 | --- | --- | --- | --- | --- | --- |
| 尺寸(LXWXD)公厘 | 20 x 17 | 20 x 17 | 58 x 29 | 58 x 29 | 58 x 29 | 58 x 29 |
| 外觀 | 超省電 待機電流0.5mA |  |  |  |  |  |
|---|---|---|---|---|---|---|
| 型號 | PIMF-18EW34T-LW | PXMF-01SN | PIMF-02SN | PIMF-05SN | PIMF-HSN | PIMF-14SN |
| 頻率 | 13.56MHz | |||||
| 兼容性 | 悠遊卡, iPASS, COMBO卡, Mifare, Mifare Ultralight, NFC Tag | Mifare, Mifare Ultralight, Mifare DESFire, NFC Tag及相容卡片 | ||||
| 內含天線 | 有 | 無 | 有 | 有 | 有 | 有 |
| LED指示燈 | 有 | 無 | 無 | 無 | 無 | 無 |
| 讀取距離 | Max. 6cm | 依據tag尺寸, tag形式跟天線尺寸 | Max. 5cm | Max. 7cm | Max. 4cm | Max. 5cm |
| 輸出格式 | 維庚34 bits/ UART(TTL) | 維庚26&34 bits / UART(TTL) / ABA | 維庚26&34 bits / UART(TTL) / ABA | 維庚26&34 bits / UART(TTL) / ABA | 維庚26&34 bits / UART(TTL) / ABA(選項) | USB/ UART(TTL) |
| 支援系統 | --- | --- | --- | --- | --- | *Windows XP SP2 / Vista / 7 / 8 / 8.1 / 10 *Mac OS 8/9, OS X *Linux/Android *Windows 11(選項) |
| 工作電壓 | DC 3V~5V | DC 5V | DC 5V | DC 5V | DC 5V | DC 5V / 藉由USB |
| 外殼材質 | --- | --- | --- | --- | ABS | --- |
| 尺寸(LXWXD)公厘 | 58 x 29 | 53 x 23 | 64 x 38 | 64 x 56 | 32 x 32 x 8 | 63.6 x 37.3 |
應用範圍
 |  |  |
| 防偽 | 資產管理 | 非接觸式付費系統 |
 |  |  |
| 智慧醫療 | 娛樂設施 | 門禁/對講機 |
 |  |  |
| 汽機車電門/儀表控制 | 物流及供應鏈 | 生產過程控制 |
 |  |  |
| 機器人導航 | 支付/POS系統 | 租賃設備解決方案 |
Mifare is a registered trademark of NXP B.V.
MIFARE DESFire is a registered trademark of NXP B.V.
MIFARE DESFire is a registered trademark of NXP B.V.
